Замена масла в АКПП Passat B6 09G JUC (Aisin). — бортжурнал Volkswagen Passat Variant 2.0 FSI без DSG 2007 года на DRIVE2

Решили махнуть масло в коробке. Предыдущий хозяин проехал 130 тыр и не озаботился этим вопросом.

Куплено:фильтр акпп: VAG 09G325429A — замена Vaico V101878прокладка поддона акпп: VAG 09G321370 — замена Vaico V100445

масло в АКПП: VAG G055025A2 — 7 литров.

Делали все по гайду по коробке — vwts.ru/vw_doc2/trans/09g/atsg_09g_09m_eng.pdf

Откручиваем пробку, даем вытечь маслу. Подставьте мерную банку куда будете сливать все масло из коробки. Зачем? Дальше будет понятно.Ждем пока стечет. Далее берем шестигранник на 10 и выкручиваем контрольную трубку.

Ждем пока стечет оставшееся масло из поддона.

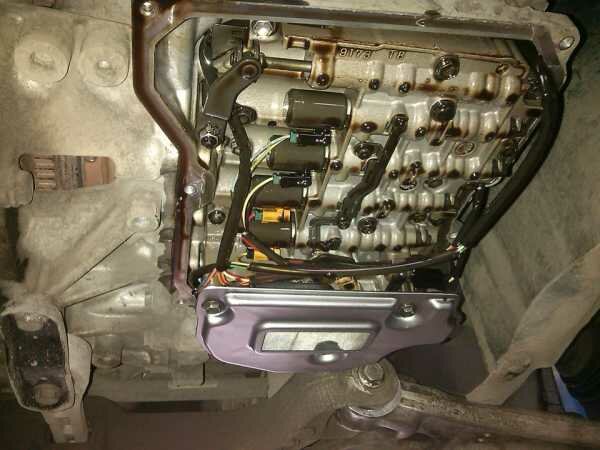

Снимаем поддон. Снимаем фильтр — там еще около 100 грамм масла.

Суммарно вылилось около 5 литров. В гайде написано что Refill — 5.2L — что похоже на правду.

Поддон моем, чистим, драим. Магниты были в вязкой жиже, но без стружек. На сетке фильтра было немного говна. Кто-то их моет и ставит назад, но это не наш метод!

Собираем все обратно. Фильтр, прокладка, прикручиваем поддон. Момент затяжки болтов поддона 7 Нм.

Не забываем вкрутить пластиковую мерную трубочку обратно в сливное отверстие. Крутить руками до упора. Ключом можете сломать.

Сама пробка крутится 27 Нм.

А теперь лить масло. Вот на этом этапе возник нюанс. (У нас но возник раньше, мы сначала нашли отверстие куда заливать масло, а потом уже все разбирали, иначе бы отложили на потом).

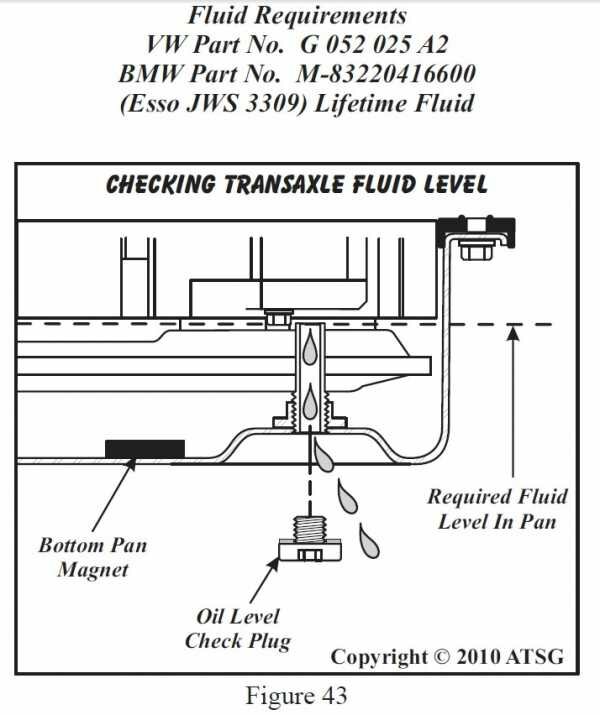

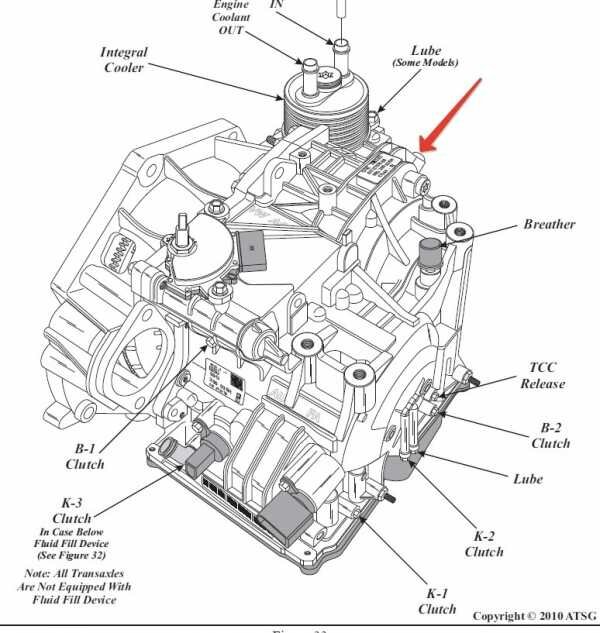

В гайде написано лить вот сюда:

Но там должна быть специальная заливная трубка вместо которой у нас просто был закручен болт. В принципе, в гайде так и написано — заливная трубка не идет с коробкой. Ладно, ищем дальше.

Нашли здоровую пробку вот здесь:

Откручивается Torx T55. Посмотрели туда камерой, увидели что канал в масле — ОНО! :)

Медленно и печально льем столько же сколько вылилось — 5.2 литра.

Подключаем комп, смотрим температуру масла в коробке — должна быть в промежутке от 35 до 45С. Заводим машину, проходим по всем передачам по 10 секунд на каждой. Включаем паркинг, откручиваем сливную пробку и сливаем излишки. (Подставьте банки из которых наливали).И вот здесь у нас начался прикол за приколом.У нас слилось 1.5 литра и не переставало течь! Что-то пошло не так. Сразу же закрутили сливную пробку и начали думать. Т.е. мы слили 5 литров, залили 5 литров, потом вытекло 1.5, но даже не остановилось.

Т.е. контрольная трубочка уровная нифига не заработала.

В общем, обчитались отчетов, доков, гайдов. Поняли, что у всех вытекает и заливается разный объем!Плюнули, залили обратно вытекшие 1.5 литра и собрали все назад.

Итоги. Положительный момент есть! Ничего не поменялось :). А дальше посмотрим.

Вот тут на английском с картинками.

Вот видео:

Update 20151019: мы долбоебы. Приехал сегодня проверить банку, в которую мы слили масло из коробки. Залито было под горлышко почти. На банке наклейка — 5Л. Ок, разливаю содержимое по мерным 900гр. банкам.

И получаю на выходе 4х900+200 = 3800! + 100 было в фильтре ну и 100 где-то пролили. Т.е. 4Л из коробки слили, а залили, блин 5.5, а может и больше. Завтра будем перезаливать…

Update 20151020: остудили машину до 35 в коробке. Слили 2 литра и когда масло потекло уже слабой струйкой закрутили пробку. Пусть лучше там будет +100 грамм. В итоге, грубо по подсчетам на замену ушло около 3,9 литров масла. Тысяч через 50 еще махнем. :)

www.drive2.ru

замена масла в АКПП passat b6 09G — бортжурнал Volkswagen Passat 1.8tsi bzb highline 2008 года на DRIVE2

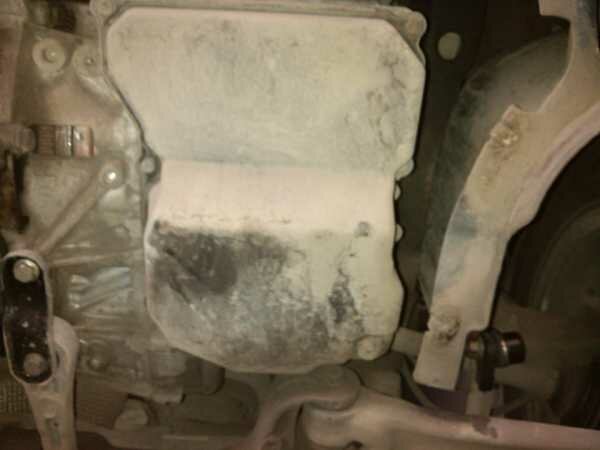

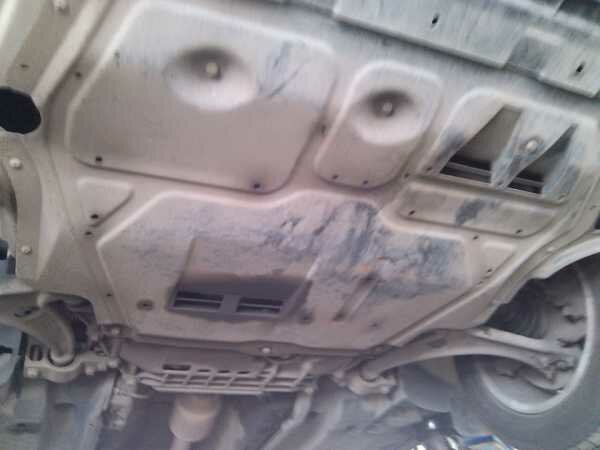

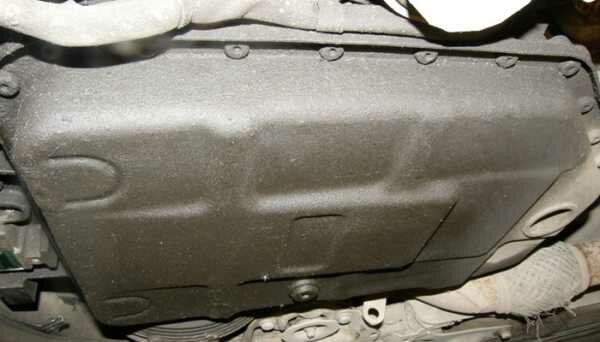

снимаем защиту

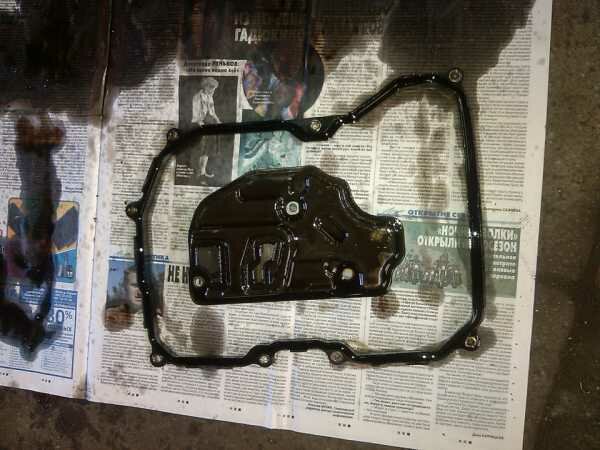

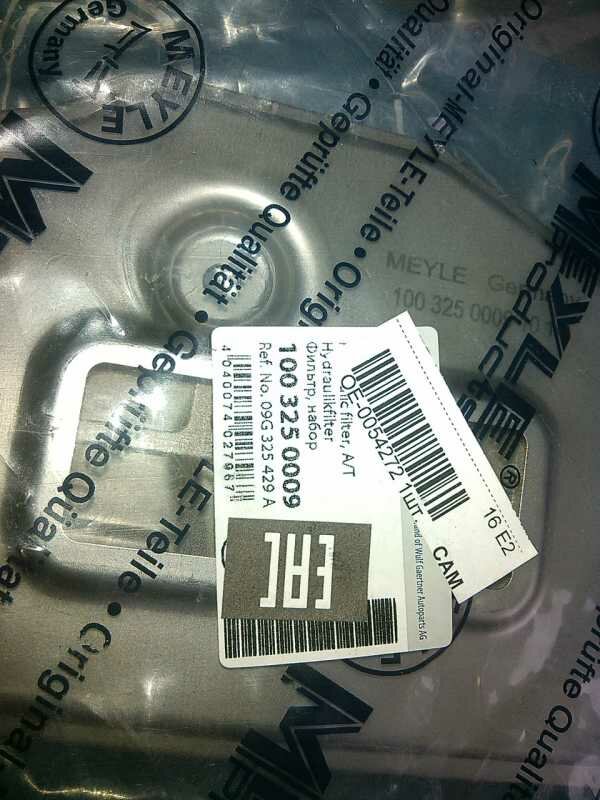

фильтр акпп

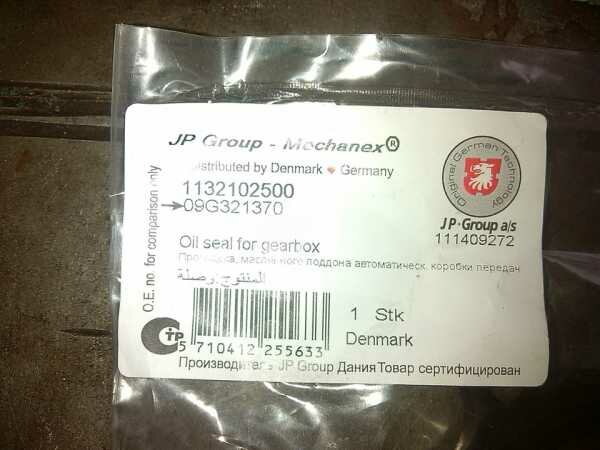

прокладка акпп

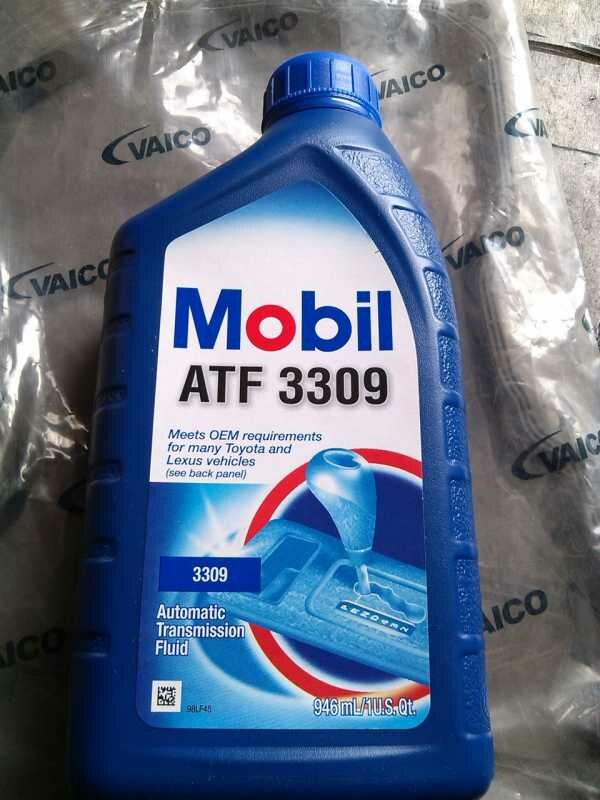

масло акпп

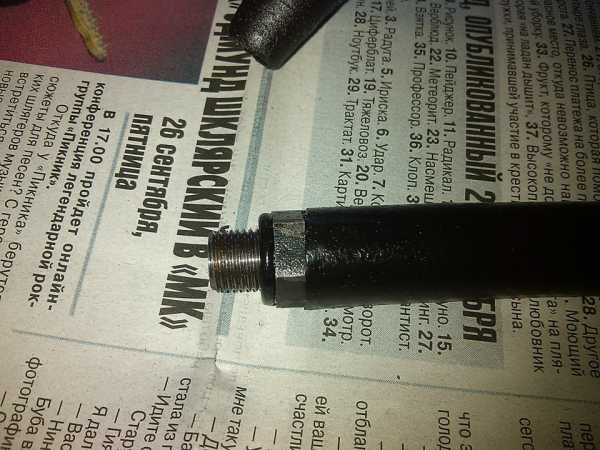

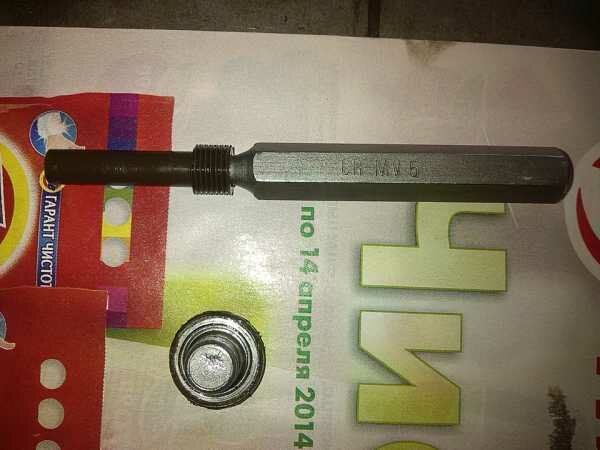

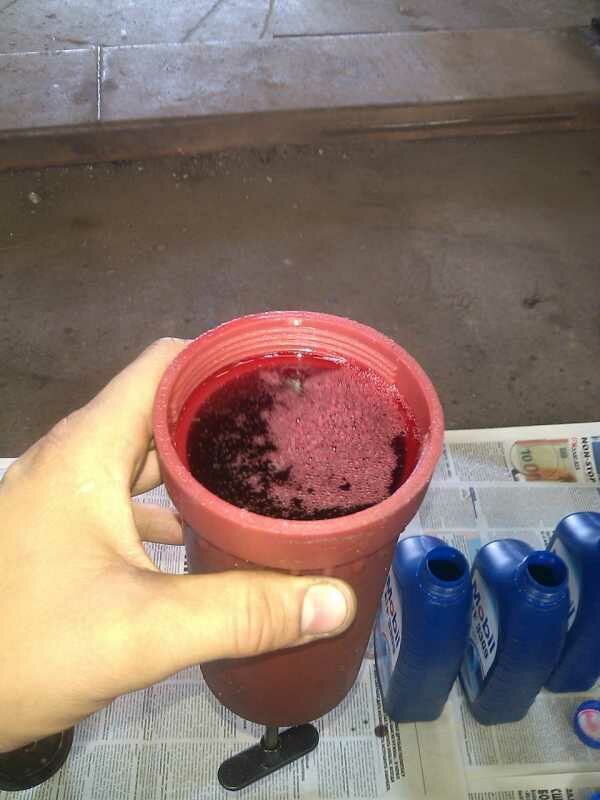

инструмент для заправки акпп

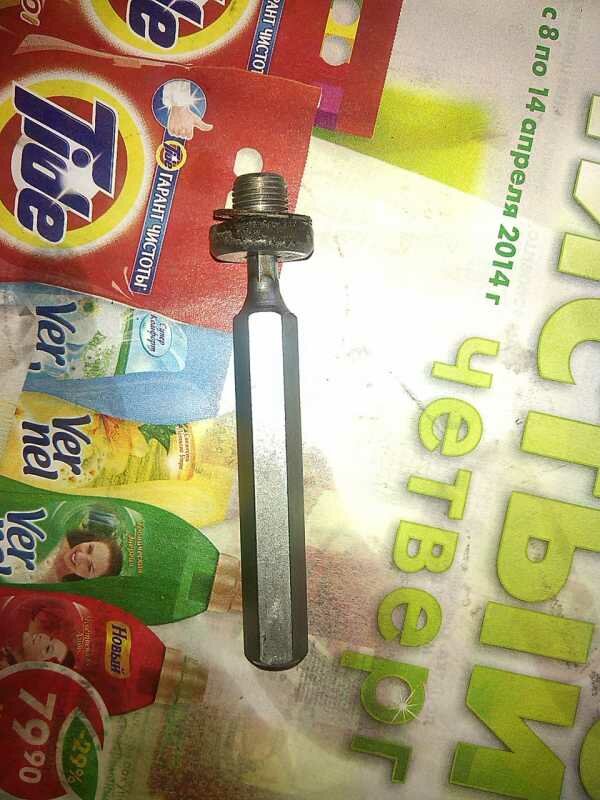

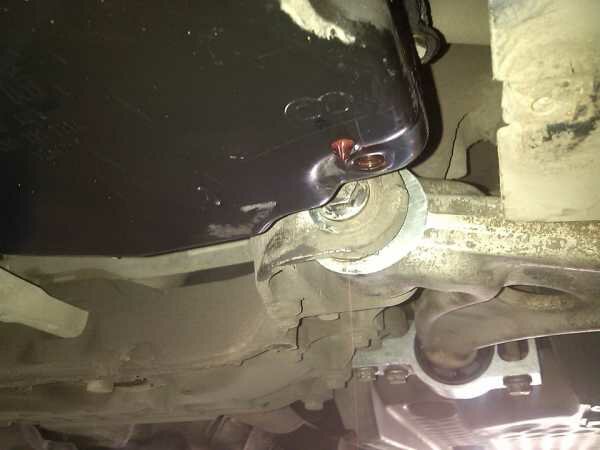

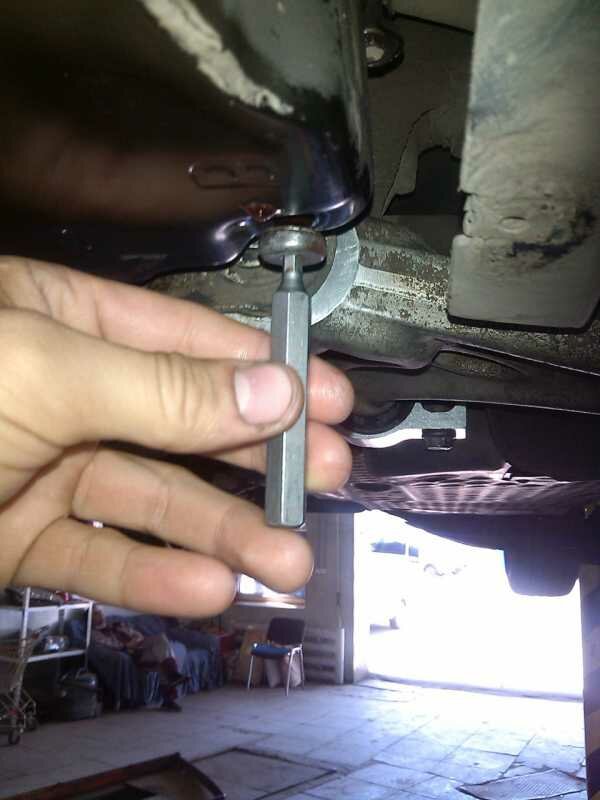

выкручиваем пробку и вставку, она же уровень масла измеряет

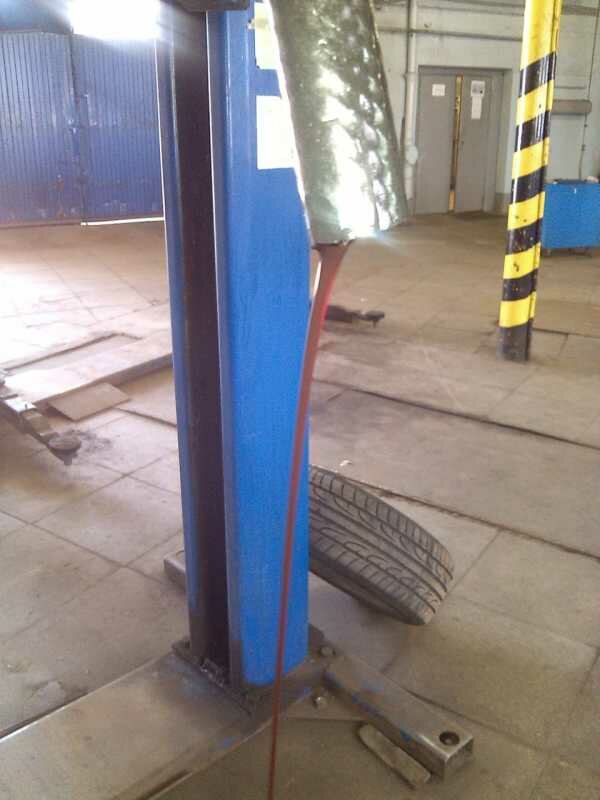

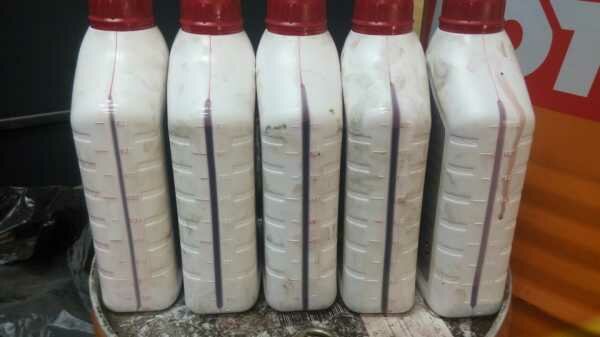

сливается масло 3.700

я заливаю масло 4 литра за один раз

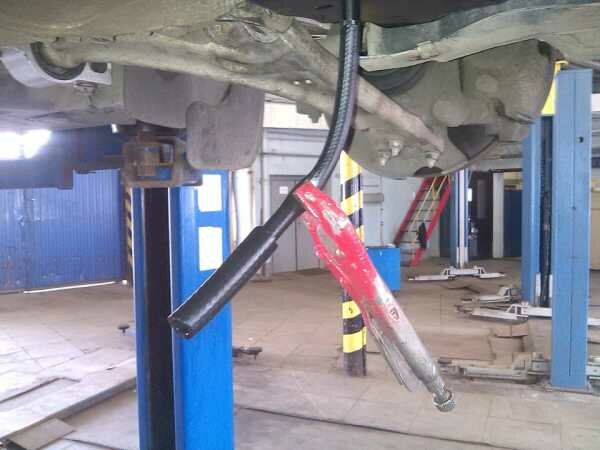

заводим авто даём поработать 5-10 мин.прогоняю селектор по по всем позициям с паузой по 5 секунд. снимаю зажим и сливаются излишки масла

прикручиваю пробку

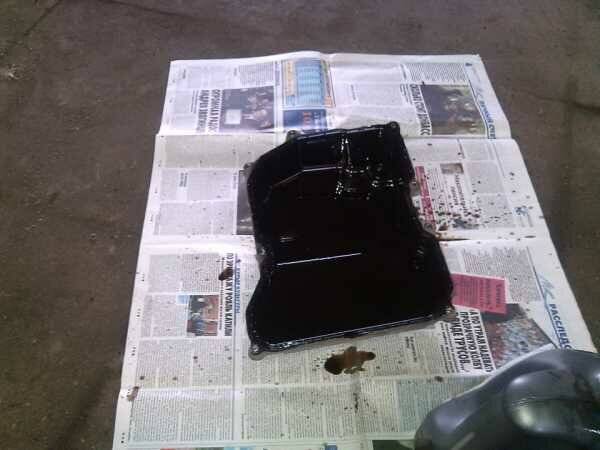

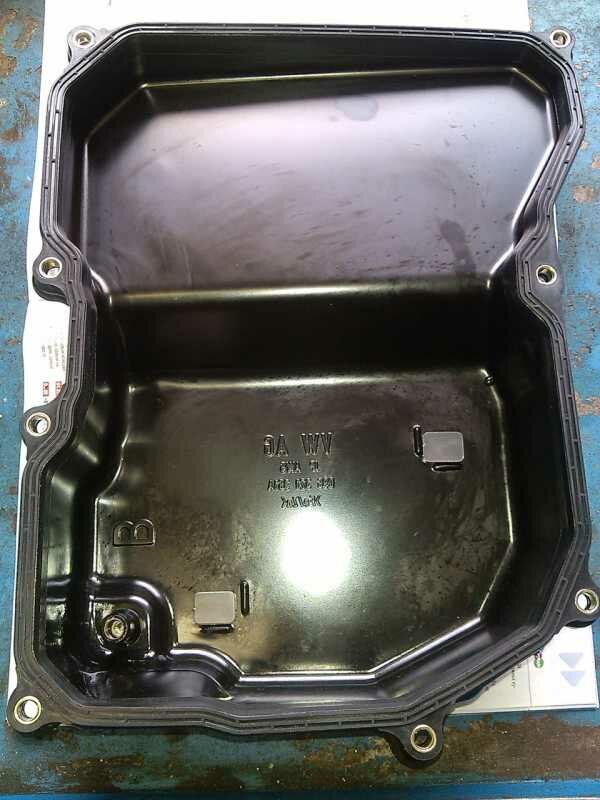

моем потдон и магниты

обезжириваем поверхность и ставим потдон

устанавливаем уровень

Пробег: 112356 км

www.drive2.ru

Замена масла в АКПП Фольксваген Пассат Б6 своими руками

Практика эксплуатации автомобиля Фольксваген Пассат Б6 доказывает, что замена трансмиссионной жидкости в АКПП должна проводиться через интервал пробега в 50 000 км. От регулярности этой процедуры и качества используемых материалов напрямую зависит длительность работы АКПП. Частота смены смазки, подбор трансмиссионного вещества, технические тонкости процесса связаны с конкретной моделью линейного ряда Фольксваген Пассат.

Когда может потребоваться замена масла

Начиная с поколения Фольксваген Пассат Б5, изготовитель рекомендует не производить смену рабочего вещества АКПП. Предполагается, что ресурса трансмиссионного масла должно хватить на полный срок эксплуатации автомобиля. Однако в силу многих обстоятельств замена смазочного материала все же может потребоваться.

Причинами для смены масла становятся различные нарушения режимов работы АКПП:

  • во время движения происходят рывки или задержки автомобиля при переключении скоростей на всех режимах;
  • проблемное переключение какой-то передачи или ее выпадение;
  • некорректная работа из-за уменьшенного количества масла;
  • продукты износа загрязнили плиту управления (в таком случае замена жидкости проблему не решает; понадобится промывка плиты).

Даже при нормальной работе АКПП, установленных на автомобилях 5 поколения (Фольксваген Пассат Б5) и старше, по обобщенным советам, замена масла производится первый раз после 100 000 км пробега. Потом эту процедуру рекомендуют осуществлять повторно через каждые 50 000 км. А при проявлении одного из описанных симптомов замена трансмиссионной жидкости должна производиться раньше. Промывка АКПП и смена смазки может потребоваться при частичном или полном ремонте этого агрегата.

Какое смазочное вещество лучше использовать и сколько его нужно

Перед тем как будет проводиться плановая или вынужденная замена, нужно запастись трансмиссионной жидкостью. К употреблению настоятельно рекомендуют только оригинал. Его каталожный номер – G 052162A2.

Однако не всегда такое масло может оказаться под рукой, да еще и в достаточном количестве. Тогда с особой осторожностью и аккуратностью можно заливать в АКПП Фольксваген Пассат трансмиссионную жидкость других производителей. Это могут быть марки ESSO ATF LT 71141 или MOBIL LT 71141.

В любом случае использовать можно только то масло, что рекомендуется для автоматических коробок. В самом крайнем случае обращаются к серии универсальных масел. При возникших проблемах с АКПП Пассата выручает Vavoline Max Life.

Замена смазки в АКПП сопровождается процедурой смены старого фильтра на новый. С учетом этого обстоятельства лучше обзавестись 9 литрами трансмиссионного вещества. Остаток можно использовать для доливки.

Расходные материалы, инструменты, приспособления

Если замена трансмиссионной смазки будет осуществляться своими руками, то стоит заранее позаботиться о полной комплектации всего необходимого для этой процедуры. Из расходных материалов понадобятся:

  • трансмиссионное масло;
  • прокладка поддона (каталожный номер 01V321371);
  • уплотнительное кольцо;
  • фильтр АКПП (по каталогу №01V325429);
  • бензин для промывки.

Из инструментов и приспособлений могут понадобиться:

  • набор шестигранных ключей;
  • отвертка и съемные торксы;
  • динамометрический ключ;
  • тонкий пинцет;
  • резиновый трубопровод небольшого диаметра для заливки масла;
  • емкость для слива отработанного вещества;
  • чистая ветошь.

Могут понадобиться и другие ключи (например, для снятия защиты). Работы по замене трансмиссионной жидкости в коробке автомат лучше проводить в оборудованном гараже со смотровой ямой.

Порядок самостоятельного выполнения работ

Полная замена смазки в автоматической коробке Пассата – процесс непростой. Самостоятельно и без сложных специальных приспособлений удается произвести частичную (неполную) смену смазки. Но даже не полностью обновленное трансмиссионное вещество способно благотворительно повлиять на улучшение работы коробки автомат.

Перед стартом работ рекомендуется прогреть двигатель, пройтись с небольшими интервалами по всем режимам передач. Затем автомобиль обездвиживается на смотровой яме. Рычаг переключения устанавливают в позицию «P». И только после этого приступают к непосредственной замене масла.

Демонтаж поддона и снятие фильтра

  1. Для доступа к поддону коробки-автомат нужно снять защиту. Из дна поддона вывинчивается сливная пробка.
  2. Под сливное отверстие подставляется емкость для сбора отработанной жидкости. Через это отверстие вытечет только часть трансмиссионного вещества.
  3. Шестигранником (на 8) вывинчиваются болты крепления для полного снятия поддона. На внутренней стороне поддона размещены магниты. Они предназначены для улавливания металлических частиц, которые образуются в результате износа деталей коробки-автомат.
  4. По количеству металлических продуктов оценивают степень износа элементов механизма. Увеличенное количество стружки сигнализирует о возможной серьезной поломке. Крышку поддона изнутри тщательно отмывают и очищают.
  5. Снимается фильтр, крепящийся 2 болтами.
  6. Из разъемов вынимаются наконечники проводов от плиты управления. Пучок проводов освобождают от фиксации, отводят в сторону.
  7. Важно запомнить, в каком положении находится кулиса селектора автомат-коробки. В процессе сборки кулиса должна устанавливаться в исходное положение (как перед снятием).

Плита управления: снятие и дальнейшая разборка

  1. При помощи торксов вывинчиваются 17 болтов, которыми крепится плита управления. При этом важно следовать очередности. По схеме, вначале откручивается болт №17. Затем движутся по принципу обратной последовательности до болта №1.
  2. Аккуратно придерживая плиту, снимают ее с коробки. Внутреннюю часть коробки тщательно вычищают от оставшейся жидкости.
  3. Плита управления объединяет 5 составных элементов. Дополнительно внутри находится массивная пластина. Под ней имеются шарики и жиклеры. Все эти части потребуется промыть и вытереть.
  4. Составные элементы разбираются после откручивания болтов крепления. Они разной длины. Поэтому надо запомнить или отметить месторасположение каждого болта.
  5. После снятия 4 составных элементов можно будет подступиться к пластине. Она снимается и тщательно промывается. Высушенную пластину стоит разместить возле плиты. Тонким пинцетом нужно аккуратно извлечь шарики, жиклеры и пружинки. Их лучше раскладывать на пластине в местах, соответствующих установке. Все элементы промываются в бензине и вытираются насухо.

Порядок сборки коробки-автомат

После высыхания или удаления остатков бензина производится сборка плиты. Нужно строго соблюдать порядок установки мелких частей в соответствующие места:

  • плита управления монтируется на место, фиксируется болтами в порядке от №1 до №17;
  • кулиса селектора устанавливается на то же место;
  • подключается и фиксируется проводка;
  • устанавливается новый фильтр;
  • меняется прокладка поддона (желательно поменять прокладку сливной пробки);
  • закрепляется поддон.

Заливка трансмиссионного вещества

Заливка нового трансмиссионного вещества осуществляется в несколько этапов:

  • вывинчивается болт отверстия для заливки смазки;
  • готовится литровая емкость для новой жидкости: можно использовать пластиковую бутылку с приделанным к пробке резиновым трубопроводом;
  • из приготовленной емкости заливается свежая жидкость в таком количестве, чтобы она выступила через край отверстия;
  • заводится Пассат, рычаг коробки прогоняется по всем режимам (не более 2 сек. в каждом положении);
  • мотор глушится, жидкость доливается;
  • повторяется еще раз процедура с запуском двигателя.

На завершающем этапе до нужного уровня доводится количество трансмиссионной жидкости. Для этого запускается двигатель автомобиля, а рычаг коробки переводится в парковочный режим («Р»). Жидкость в коробке нужно прогреть до 35–45°. Пониженная или повышенная температура приведет к недоливу трансмиссионного вещества либо к его переливу. Правильность выполнения работ будет подтверждена устранением толчков или задержек в работе автомат-коробки.

motoroilclub.ru

Замена масла АКПП VW Passat B6 (1.8 TSI BZB)

Замена масла произведена на АКПП 09G автомобиля VW Passat В6 (АКПП с буквенным обозначением KGV).

Аналогично замена производиться на коробках с буквенным обозначением: для моторов 1,6 л — 85 кВт FSI совместно с HXK, JUB, KGS; для двигателей 2,0 л — 110 кВт FSI совместно с HFT, HVW, HXJ, JUC, KGT; для силовых агрегатов 1,8 л — 118 кВт TFSI совместно с JYY, KGV; для моторов 2,0 л — 147 кВт FSI совместно с HHP, HRN, JUD, JZV, KGU).

Автоматическая КП 09G
Буквенноеобозначение HXKJUB

KGS

HFTHVWHXJJUC

KGT

JYVKGV HHPHRNJUDJZV

KGU

Двигатель 1.6 л - 85 кВт FSI 2.0 л - 110 кВт FSI 1.8 л - 118 кВт TFSI 2.0 л - 147 кВт FSI

Такие АКПП устанавливают на автомобили VW — Beetle (с 2006 г.в.), GOLF и GOLF PLUS (с 2004 г.в.) , Jetta (c 2006 г.в.), PASSAT (с 2006 г.в.), PASSAT CC (с 2009 г.в.), POLO (с 2009 г.в.), Touran (c 2003 г.в.) Audi A3 (с 2004 г.в.). Skoda — Fabia (с 2007 г.в.), Octavia (с 2004 г.в.),Rapid (с 2013 г.в.), Roomster (с 2006 г.в.), Superb (с 2008 г.в.), Yeti (с 2014 г.в.) Seat — Altea (с 2004 г.в.), Ibiza (с 2006 г.в.), Leon (c 2006 г.в.), Toledo (с 2005 г.в.).

Регламент на замену масла АКПП:По данным из программы ELSA, масло в данных КП меняется только при эксплуатации в жарком климате - 60 тыс.км. Россия не относится к странам жаркого климата и соответственно масло не нужно менять. Мы рекомендуем его менять, как для стран с жарким климатом. Так как масло при любых условиях эксплуатации теряет свои свойства.

Причина замены в нашем случае:Через подтекающий сальник, коробку покинуло около 2-х литров масла. Соответственно перегрев с подгоранием фрикционов и жженое масло в коробке.

www.sevag.ru
